三偏心蝶閥的設計要求能在介質正逆流雙向工況下工作。所謂正流是介質流向與碟板關閉方向一致，逆流是介質流向與碟板關閉方向相反。本文只分析了正流向下的工況。圖是碟板處于關閉且在介質正流PN11.2MPa的工況下，密封面上壓力分布圖。如圖可以分析得到：蝶閥密封面錐度較小的一側比密封面錐度較大的一側，密封壓力要大，但是密封壓力在驅動軸和從動軸端處比較接近。

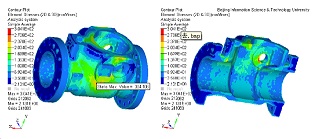

      圖是密封圈的等效應力值，而且隨時間變化，在有限元分析時載荷步第一步施加完成后，密封圈的等效應力值就達到973MPa，這個值已經超過了密封圈材料的屈服強度，說明此時密封圈發生了塑性變形。隨著閥門的關閉和介質正流向壓強的施加，密封圈的等效應力值不斷增大，并在最終狀態下達到2250MPa。密封圈等效應力值的分析對密封圈的設計非常有意義，而且此結果與密封圈在實際工況下受力后的狀態一致。
      三偏心蝶閥密封面是斜圓錐表面，閥座和密封圈的正截面均為橢圓，這正是其設計和制造的難點及關鍵，也是目前不能準確計算摩擦力矩的原因所在。圖是蝶閥在整個模擬過程中關閉扭矩值的變化。由于在第一載荷步過程中施加的是壓緊環的位移，在這過程中密封圈和碟板幾乎不接觸，所以理論上關閉扭矩幾乎為0。從分析的結果圖中可以看到，到第一載荷步施加完成之后扭矩值為21N.m，說明實際情況下壓緊環在壓緊密封圈的過程中，密封圈產生了變形，導致密封圈與碟板有很小的接觸，因此產生扭矩值。在第二載荷步過程中施加的是驅動軸旋轉角度，在這個過程中驅動軸帶動碟板一起旋轉，直到驅動軸末端處于完全關閉的位置。在這個過程中碟板與密封圈一直處于接觸狀態，而且理論上隨著關閉角度的增大，關閉扭矩值也不斷增加。從分析的結果圖中可以看到，關閉扭矩值也是處于不斷增加的過程中，直到驅動軸處于關閉位置，此時關閉扭矩達到最大值4075N.m。由于在最后一個載荷步過程中，對關閉扭矩值的分析沒有意義，所以忽略此載荷步下的關閉扭矩值。
      基于CAD/CAE集成的參數化設計，利用三維建模軟件SolidWorks以及有限元分析軟件ANSYS的無縫連接，應用有限元理論和非線性接觸模型，不僅實現了三偏心蝶閥的參數化零件設計，同時實現了產品的有限元分析和性能評價，并得到了以下結論：（1）將非線性接觸問題的有限元分析理論與數值模擬相結合，對三偏心蝶閥的模型、網格劃分、邊界條件進行了數值仿真。（2）通過數值仿真得到密封面上應力分布規律，較全面地反映了三偏心蝶閥在實際工況下的受力狀態，并找出了最大和最小接觸壓力的發生位置。（3）本文得到了在閥門關閉過程中所需的關閉扭矩值，這對三偏心蝶閥的設計具有指導意義。
