    基于機械結構有限元分析的激光拼焊

    發布于:2024-04-23 18:25
    有限元分析

          隨著工業科技的發展,激光拼焊工藝在航天、航海、汽車、機械加工等行業中的應用越來越多。較之傳統焊接工藝,通過激光拼焊工藝獲得的拼焊板具有良好的沖壓成形性能,并且其焊縫區體積小,拉伸強度較高。在生產汽車的車身時,通過激光拼焊技術可以減輕車身重量,提高沖壓成型率和車身的機械結構性能。研究表明,焊縫的形狀和焊縫區、HAZ(熱影響區)的晶粒尺寸對拼焊板的抗拉強度、成形性能等有很大的影響。基于有限元分析軟件對焊縫形狀、晶粒大小進行預測,及時對焊接工藝做出調整和優化,可以實現對焊縫形狀、晶粒大小的控制。因此本研究基于機械結構有限元分析,針對深沖鋼拼焊板,創建了焊縫形狀和晶粒大小的預測模型,并且進行了相關模擬,對于優化激光拼焊工藝具有十分重要的意義。
          采用快速軸流CO2激光拼焊設備對St12、St16深沖鋼激光拼焊板進行單面焊雙面成形焊接。
          焊縫與深沖鋼板的軋制方向呈90°,沿壓縮軸方向將模擬變形的試樣從直徑1/3處剖開,置入2%~4%HNO3溶液中進行腐蝕,制取金相試樣。完成金相試樣的制備后,使用光學顯微鏡觀察其金相組織并進行分析。焊接試驗中選用的深沖鋼板尺寸為500mm×270mm×1.2mm。若對整體試件進行有限元建模,因計算量大、耗時長,使得建模較為困難,所以選取試件焊縫附近的一小塊區域創建三維有限元模型,其中模型的熱分析單元為Solid70,模型尺寸25mm×5mm×1.2mm。
          焊縫形狀具有較大的異樣性,在模擬過程中會形成一定的系統誤差,為了減小系統誤差,在試件不同的區域進行不同疏密程度的網格劃分,焊縫較遠的區域,網格劃分較為稀疏,焊縫和熱影響區(HAZ)網格劃分比較稠密,網格尺寸較小,為0.1mm×0.1mm×0.2mm,小于光斑直徑。因焊縫平面具有對稱性,只需建立單側模型。
          試驗選用拼焊板厚度較薄(1.2mm),焊接時輸出功率較小,所以確定為傳導焊,熱源模型為高斯熱源模型。通過APDL編程的LOOP循環完成光源的移動,編程時設置100個載荷步實現熱源的加載。為了令移動熱源的加載符合實際的移動熱源特性,需用重貼加載法進行加載即每進行完一步載荷的加載后,該步載荷不予保留,去除后再加載下一步載荷。該模型下的邊界條件是指在激光拼焊時,拼焊板和外圍環境對流與輻射換熱。
          在激光拼焊過程中,焊縫區發生了液化,試樣吸收大量的熱量,在一次結晶時,試樣又釋放大量的熱量,所以在計算溫度場時不能忽略相變潛熱對溫度場的影響。

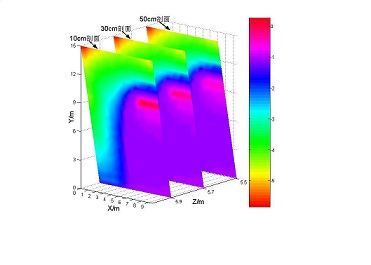

          材料的熱物理參數如比熱容、導熱系數等,在常溫和高溫條件下確定方法不一樣,在常溫下可以通過查閱相關文獻獲取;在高溫條件下,就需根據實際情況利用插值法和外推法求出。創建三維瞬態溫度場模塊時,輸出和輸入參數都是通過矩陣來展現的。
