網架結構是一種由多根桿件按一定網格形式通過節點連接而構成大跨度覆蓋的空間結構，具有空間受力、重量輕、剛度大、抗震性能較好等優點。可用作體育館、影劇院、展覽廳、候車廳、體育場看臺雨篷、飛機庫。由于實際大多數網架結構工程都較為復雜和龐大，桿系眾多，施工難度較大。因此。實際網架結構工程的損傷檢測，現狀網架結構的靜動力性能，對于掌握網架的實際工作狀況及后期服役性能，這些都是值得研究的問題。

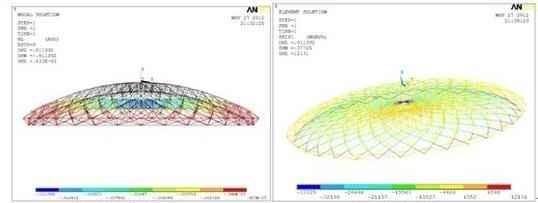

      本研究通過現場采集的數據，建立網架結構的有限元分析模型并與實測數據分析比較。在實測的基礎上，利用模態分析的方法，通過對網架的動態測試實驗求出的網架頻率、振型等動態參數，并根據這些實測的參數分別進行了基于頻率、應變等損傷識別方法的分析，結合有限元分析軟件，利用數值模擬和實測數據的分析比較，分析現狀網架結構的損傷狀況結論。
      該網架采用螺栓球節點鋼管網架結構，整個網架由3個焊接球節點鋼管桁架傳力，豎向采用榀桁架柱支承，屋面板采用復核彩鋼瓦屋面，樓面及看臺部分采用現澆框架結構，屋面網架及桁架柱與樓面完全脫開。
      動力測試儀器布置，采用兩個水平拾振器和兩個豎向拾振器，測振儀器采用動態信號測試分析系統，通過動態采集儀器的數據處理系統，采用快速傅里葉變換，得出結構的頻率、加速度等信息。
      采用環境激勵的方法分別測試了鋼網架水平振動和垂直振動，并由測試結果進一步分析可得到鋼網架結構的動力特性。表為在環境激勵下鋼網架水平振動和垂直振動時域統計規律特征值。根據環境激勵下鋼網架水平振動和垂直振動的時程曲線數據，可計算出鋼網架水平振動和垂直振動的功率譜如圖所示。
      在外荷載振動情況下分別測試了強迫振動鋼網架響應中的水平振動和垂直振動。在固定外荷載振動下，鋼網架水平振動有效值為 ，垂直振動有效值為根據固定外荷載振動情況下鋼網架響應中的水平振動和垂直振動時程值可計算出相應的鋼網架水平振動和垂直振動的功率譜如圖。
      鋼網架在固定外荷載振動情況下前五階水平振動響應和垂直振動響應的主要頻率見表。從固定外荷載振動情況下鋼網架水平振動功率譜圖中可知，在此工況下的強迫振動響應在頻域的最大值恰好在結構水平振動基頻處。
