      工程中，經常要設計一些由各種型材或板材構成的大型構件，對這些構件進行強度分析是一項重要的工作。在ANSYS中進行此類機構件的應力分析時，若采用梁、殼單元建模計算，則不能考慮細節結構。若采用實體單元，為獲得精確解，則需將網格劃分的很細，導致分析單元的數量巨大，一般的機器甚至無法完成計算。特別是在結構件設計階段，分析時間的延長將會導致設計的更改和優化都很難實現。為獲得精確解，除了采用較細的網格重新計算整個模型外，ANSYS還提供了一種更加先進的處理方法一一子模型法。
      子模型法又稱切割邊界法或特定位移法，是一種基于圣維南原理精確計算結構中的細部構件的方法，它用整體模型切割邊界上的位移作為子模型的位移邊界條件，對子模型進行重新計算，能夠得到更加精確的結果。另外，這種技術減少甚至取消了有限元實體模型中所需的復雜傳遞區域，使設計人員可以在感興趣的區域就不同的設計進行分析。子模型法的局限性在于它僅對體單元和殼單元有效，并且其切割邊界應處于應力梯度較小的位置。
      1)對整體結構模型進行分析。由于位移值對網格的粗細不是很敏感，所以對整體模型的網格劃分可以相對粗糙，目的是發現大應力區域及得到切割邊界上的位移值。計算完成后保留.db和.rst文件。
      2)對子模型建模，并使子模型在總體坐標系中的位置與它在整體模型中的相應位置一致。選擇切割邊界上的節點，將其寫入.node文件，存儲模型的.db文件。
      3)提取子模型切割邊界條件。讀入整體模型的結果文件(.db)，指定整體模型的分析結果文件C .rst。并將子模型的node文件讀入切割邊界節點，需要進行切割邊界插值，指定邊界插值輸出文件. cbd。
      4)分析子模型。使用子模型結果文件，讀入切割邊界條件文件，并在子模型上施加切割邊界條件以外的載荷和約束。

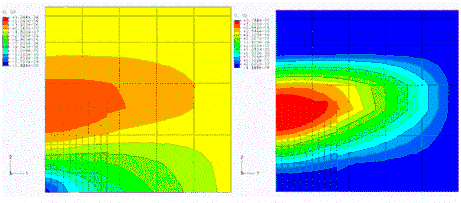

      5)驗證結果。通過比較切割邊界上子模型和粗糙模型相對應位置的應力是否一致來驗證子模型的切割邊界是否正確。如果不符合，需要將切割邊界取在離關心區域更遠的位置，重新計算。
