往復泵是一種高效節能的流體輸送設備，在石油開發、水利水電、礦山開采等領域起著重要的作用。曲軸是往復泵中的關鍵部件，其幾何形狀復雜，工作中承受著強烈的交變載荷，應力集中現象嚴重，極易發生疲勞破壞。某型號油田井下高壓加注用三缸單作用往復泵最大排壓可達35MP。最大排量25m3/l，最大功率150kW，為同類型中最大規格，其主要特點是排壓高。一般汽油機、柴油機最大爆發壓力均低于10MPa、功率大，在使用過程中曲軸銷過渡圓角部分極易發生疲勞斷裂。本研究詳細分析了往復泵曲軸各部分所受外力及截面內力，進而采用有限元分析曲軸的整體應力分布狀況，并對曲軸危險部位的進行疲勞強度校核。在此基礎上，對往復泵曲軸進行改進設計。
某型號三缸單作用往復泵曲軸結構形式如圖所示，曲軸材料為40Cr，尺寸參數如表所示。本曲軸為兩支點三拐曲軸，其所受外力主要有：作用在曲軸銷處的切向力T，和徑向力Ri(i=1,...3)，作用在主軸頸處的支反力，長臂上的齒輪力Ft，F，這些力均為曲軸轉角的函數。依據柱塞力、摩擦力及往復慣性力，分別計算得到各連桿的連桿力。依據連桿力在曲軸上產生徑向力和切向力，可以計算支反力、齒輪力，以及各截面內力。圖為曲軸各連桿力隨曲軸轉角的變化關系。根據曲軸的受力情況以及應力集中情況，可以確定曲軸的疲勞斷裂危險截面為如圖所示的7個截面，分別計算各截面的截面應力可知曲軸最危險截面為截面6其扭轉和彎曲應力隨曲軸轉角的變化關系如圖所示。

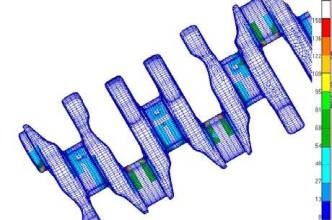

以表所示參數，建立曲軸的三維CAD模型，將其導入有限元軟件中進行應力分析。采用六面體單元solid45對曲軸進行網格劃分，由于曲軸銷軸頸和主軸頸的過渡圓角部分應力集中相當嚴重，且大部分曲軸斷裂都是發生在圓角處，所以應對曲軸圓角的網格進行細化。圖為曲軸的有限元模型，包含680008單元，186974節點。材料為40Cr，其彈性模量為212GPa，泊松比為0.28，曲軸在工作過程中受到交變的連桿力，旋轉及往復慣性力，其在工作中承受扭轉和彎曲載荷，彎曲載荷是其破壞的主要因素，且由連桿直接作用在曲軸銷上。根據有限寬度軸頸油膜壓力分布規律，假定曲軸銷處載荷邊界條件為：載荷沿曲軸銷軸頸軸線方向按二次拋物線規律分布，沿圓周120°角范圍內按余弦規律分布，如圖所示。截面6為曲軸的最危險截面，其疲勞強度決定整個曲軸的疲勞強度。
